오래된 노트북 모니터 재생하기 - 라즈베리파이 모니터로 만들기.
* 준비물 :
1. AD보드 + 인버터 + OSD버튼.
-> 온라인 쇼핑몰에서 "AD보드" 로 검색됨. 대충 \19,000~\25,000 정도.
AD보드와 인버터
AD보드 구매 전 LCD패널의 제품번호를 확인하고, 구매하는 AD보드가 지원하는지 확인 한 후 구매 해야한다.
HDMI to D-sub 컨버터 약 \7,000, d-sub 커플러 \3,000
2. 못쓰는 노트북에서 꺼넨 LCD 패널
패널 뒷면에 보면 모델명이 있음. 이 모델명 으로 AD보드 구매시 호환되는지 확인.
3. 프린트 파트
- AD보드 하우징 : http://www.thingiverse.com/thing:573252
- 모니터 마운트 : http://www.thingiverse.com/thing:573252
*조립방법:
1. AD보드 하우징.
AD보드를 마운트 하고,
인버터를 마운트.
LCD 쪽 연결되는 검은선 도 넣어주고,
대충 위치를 잡아보고
덮개를 닫아준다.
2. 모니터 마운트.
모니터 마운트를 출력해서 다음과 같이 조립을 하고.

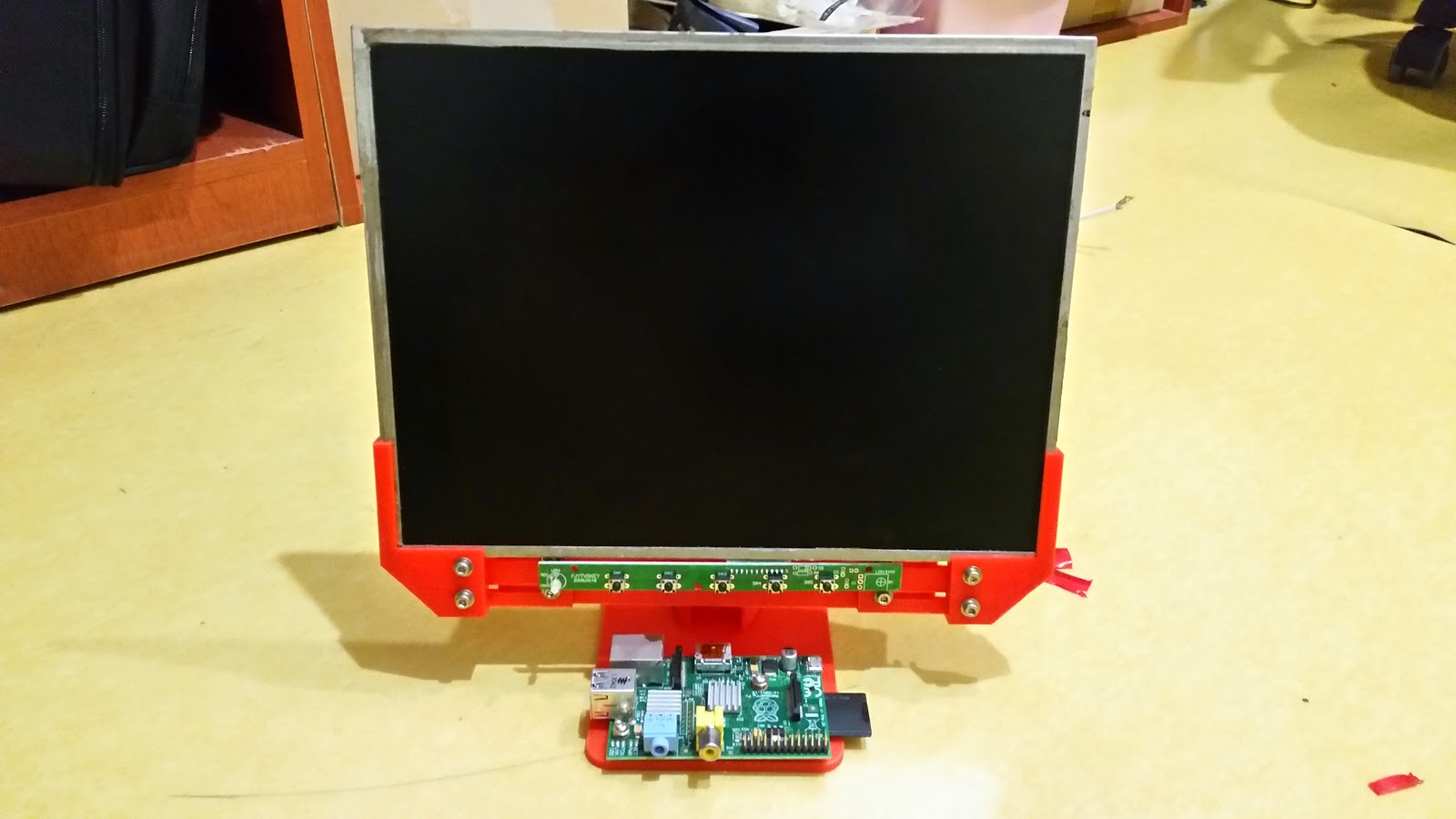

앞 모습. 라즈베리 파이도 달아주고.
뒵모습.
양면테이프로 AD보드 케이스를 달아준다.
앞에는 이렇게 생김. OSD버튼은 없어도 될것 같아 뺐음.
3. 라즈베리파이
모니터 앞에는 라즈베리 파이가 있고,
모니터 다리 사이에 HDMI-D-SUB 변환기를 연결하면 끝~
배선정리 하고
게임을 한다.
